本製品は、弊社の特許取得済み誘電体レンズ技術と、米国MilliBox 社の業界をリードするチャンバーおよびポジショナーを統合した、経済的なCATR （電波暗箱） システムです。特にKa バンドおよびV バンドのアプリケーションに最適化されており、測定精度を妥協することなく、非常にコストパフォーマンスの高いソリューションを提供します。弊社の測定ソフトウェア「MATEOS.NET」と完全互換性を持ち、さまざまなVNA （ベクトルネットワークアナライザ） をシームレスに制御できます。さらに、堅牢なデータ可視化機能と包括的な解析ツールを備え、お客様のRF テストのワークフローを効率化します。
MATEOS.NET
自動計測ソフトウェア
対応 VNA: Anritsu, Keysight, R&S
システム仕様
| Specifications | |||||
|---|---|---|---|---|---|
| Frequency Range | 26.5 GHz - 40 GHz (P/N : CL01-MB) 50 GHz - 75 GHz (P/N : CL02-MB) |
||||
| Feeder Antenna | Ka/V-Band Corrugated Horn Antenna | ||||
| Lens Size | φ 400 mm | ||||
| Quiet Zone (QZ) | Max: ±100 mm at 30GHz and 60GHz | ||||
| Measurement Distance | 200 mm (from the top of the Lens) | ||||
| QZ Quality (Ka Band) |
Phase | ±5.1 deg. | |||
| Amplitude | ±0.65 dB | ||||
| Exterior Dimensions | 128 x 98 x 66 cm | ||||
| Max AUT Size | 160 mm (width) and 50 mm (depth) | ||||
| Max AUT Weight | 1 kg | ||||
| Standard Configuration | Anechoic Chamber 3D Positioner Feeder Antenna Fixture Dielectric Lens Feeder Antenna Automatic Measurement Software |
||||

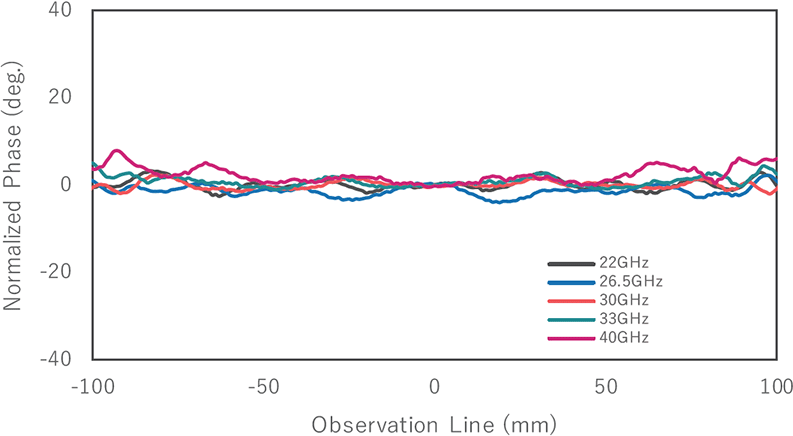

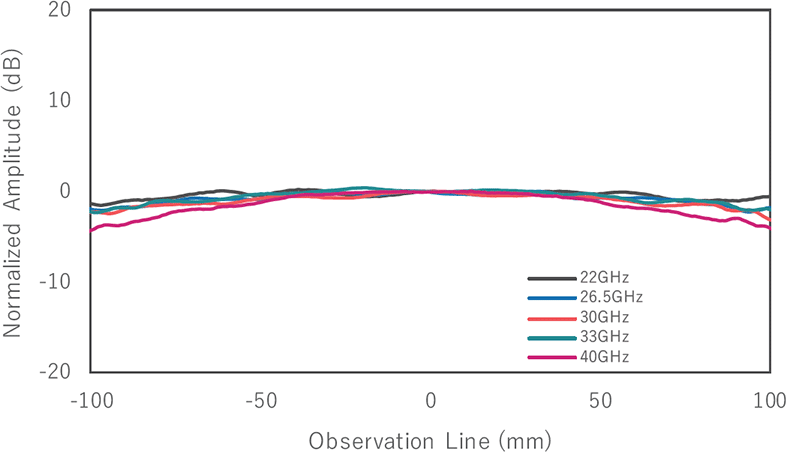

平面波特性
