共振型DAK（DAK-R）は、10GHz、17GHz、26GHz、35GHz、45GHzの周波数で低損失材料の特性を正確に評価できる、世界初のマルチ周波数空洞共振器です。セットアップを変更せずにすべての周波数を一度の測定で実現します。

DAK-Rは5G/6G（FR2/FR3）をカバーし、DAK-TL2と組み合わせることで、広帯域な誘電体特性評価の新たなベンチマークを確立します。

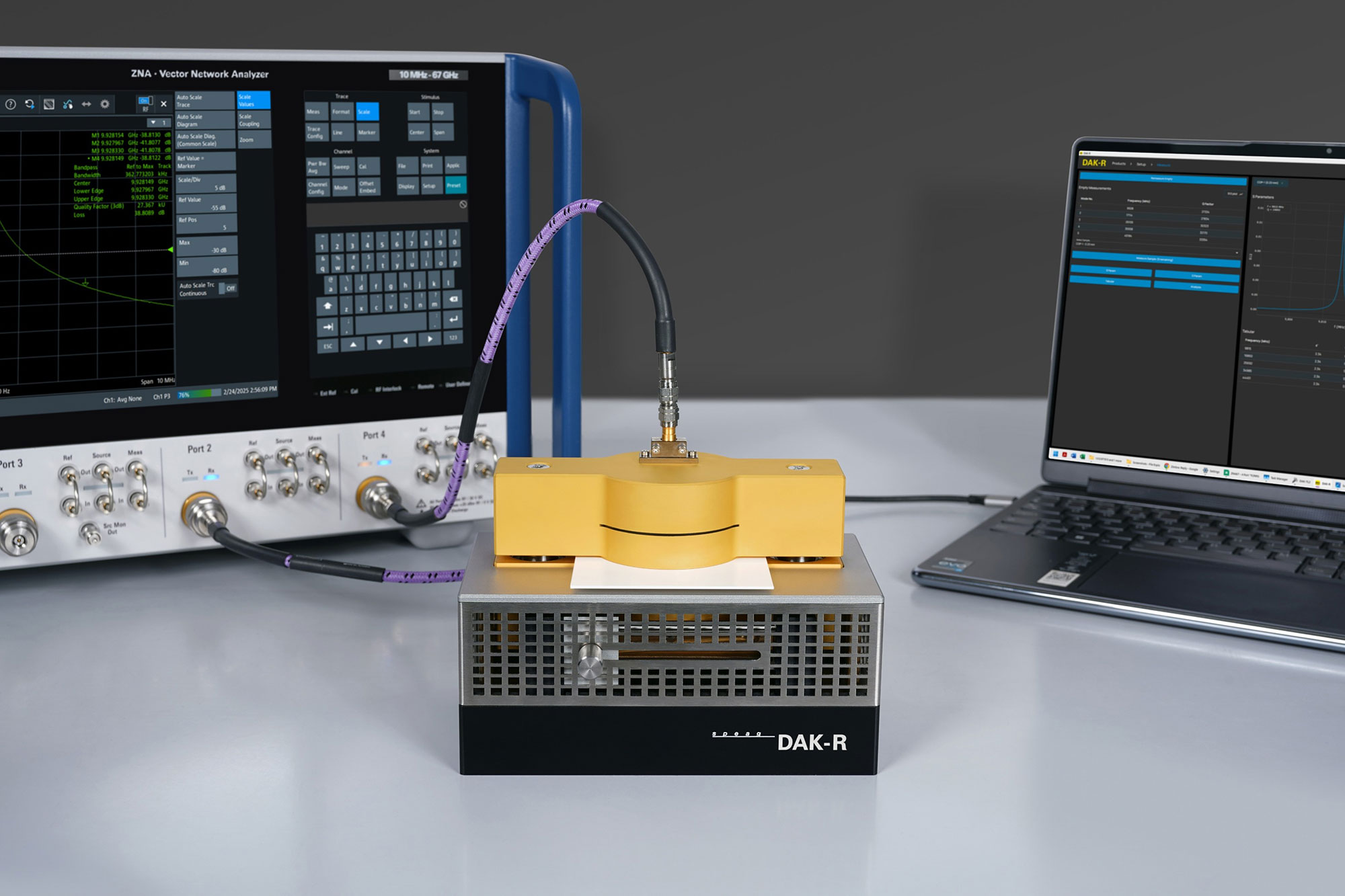

DAK-Rは、共振器法にて薄型低損失基板材料（0.05～3 mm）の誘電特性評価を高精度・非破壊で実現する最先端ソリューションです。共振器法は、低損失材料の誘電特性を測定する最も高精度な手法です。DAK-Rは、スプリットシリンダー共振器（SCR）の高度な実装に基づいています。基本周波数でのみ動作する従来のSCRとは異なり、DAK-Rは革新的なキャビティ設計と最先端のソルバーを備えています。これにより不要な共振が抑制され、誘電率測定範囲が拡張されます。DAK-Rは、10、17、26、35、45 GHzの広帯域測定を1台で実現できる市場で唯一の共振器です。

製品紹介ビデオ

システム

• ・キャビティ径：42mm
• ・キャビティ長：30mm
• ・閉型キャビティ共振器のTE01n共振モード：10,17,26,35,45 GHz
• ・コネクタタイプ: 1.85mm female
• ・高精度な低損失測定を実現する、金メッキ無酸素銅製の高Q値キャビティ（空洞共振器）
• ・外径寸法（突起部除く）: 170 × 95 × 115mm
• ・重量: 4.5kg

アプリケーション

• ・プリント基板材料評価
• ・マイクロ波回路及びアンテナ基板の特性評価
• ・保護用、被覆用、および筐体用材料の評価
• ・コンデンサ、コイル、共振器といった電子部品向け誘電体材料の解析

校正

SPEAG社の高品質基準に準拠した校正を提供しています。DAKプローブの校正は、同社が取得しているISO/IEC 17025認定の範囲に含まれており、許容誤差が小さく、高精度な測定に最適です。

測定試料要件

• ・非磁性、均質、均一な厚み、両面が平坦かつ平行
• ・サイズ：60 × 60 mm 以上
• ・厚さ：005 ～ 3 mm（薄い場合は重ねて測定が可能）
• ・tan δ < 0.01、εr < 100

対応ネットワークアナライザ

DAK-Rでの測定には2ポートが必要です。
市場で広く普及している主要なVNA（ベクトルネットワークアナライザ）と互換性があります。
（現在サポートされている対応VNA一覧をご参照ください）
https://speag.swiss/products/dak/dak-r/vector-network-analyzers-compatible-with-dak-instruments-2

測定試料要件

• ・直感的なWebベースのモダンGUI
• ・多様な誘電率パラメータオプション（ε’、ε”、tan(δ））高度なデータ解析ツール
• ・許容差および不確かさを考慮したターゲット値との比較機能
• ・誘電率測定に最適化されたワークフロー高速で高信頼性のVNAコントロールシームレスなデータ取得と正確なパラメータ計算機能

独創的な機能

• ・先進的なソルバーと組み合わせた新型キャビティ（空洞共振器）
• ・垂直型キャビティ構造
• ・高Q値（クオリティファクター）共振器
• ・幅広い誘電特性の測定に対応
• ・DAK-TL2との最適な組み合わせ
• ・単一キャビティでの多周波解析において、不要な共振を抑制
• ・測定時の容易なサンプル取り扱い
• ・最高精度の損失測定を実現する高いQ値（Q > 25000）
• ・他のDAK製品と同様の直観的な操作性（※2ポート測定が必要）
• ・εr: 1～100、tan δ: 0.00001～0.01
• ・誘電体材料の広帯域かつ低不確かさの特性評価を実現する、クラス最高のソリューションを提供

メリット

• ・広帯域
• ・簡単操作
• ・高精度, 高再現性および高信頼性
• ・単一のキャビティで複数の周波数を測定可能な市場で唯一のSCR（スプリットシンダー共振器）
• ・サンプルのセットを容易にする垂直キャビティ構造
• ・まったく新しいモダンなGUIによる、直感的なガイド付き操作
• ・優れた測定精度
  εr : ±1%, tan δ<0.0001

標準規格適合

DAK-Rのソフトウェアは IPC test method TM-650 2.5.5.13に適合しています。
